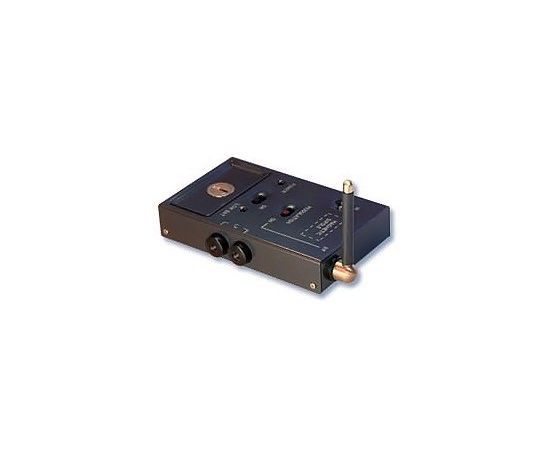

Контрольное устройство ST 03.ТЕСТ
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Контрольное устройство ST 03.ТЕСТ предназначено для контроля многофункциональных поисковых устройств (ST 033, ST 033P и ST 034). Его использование позволяет оценить работоспособность следующих режимов:
• высокочастотного детектора-частотомера
• анализатора проводных линий (АПЛ)
• детектора низкочастотных магнитных полей
• детектора инфракрасных излучений
ST 03.ТЕСТ так же может применяться для проверки других устройств с аналогичными каналами обнаружения.
ST 03.ТЕСТ представляет собой комплект имитаторов, собранных в одном корпусе с автономным питанием.
Имитатор для оценки работоспособности высокочастотного детектора-частотомера представляет собой минирадиопередатчик с кварцевой стабилизацией частоты и возможностью отключения модулирующего сигнала, для анализатора проводных линий — генератор сигнала с заданной частотой, для детектора низкочастотных магнитных полей - источник стабильного магнитного поля и для детектора инфракрасных излучений — передатчик ИК-диапазона с заданной чаcтотой поднесущей.
ST 03.ТЕСТ позволяет оценить чувствительность тестируемого тракта, точность сопутствующих измерений (частотомера, синтезатора АПЛ), работоспособность детекторов, осциллографа, спектроанализатора и отображения результатов измерений.
Спецификация
| Частота минирадиопередатчика | 270 ±0,01 МГц |
| Частота имитатора АПЛ | 8,445 МГц |
| Длина волны ИК передатчика | в пределах 770—1100 нМ |
| Поднесущая частота ИК передатчика | 100 кГц |
| Частота модулирующего сигнала | 1 кГц |
| Вид модулирующего сигнала | АИМ |
| Напряжение питания | 3 В (2 батареи типа АА) |
| Потребляемый ток | не более 45 мА |
| Габариты | 88×56×18 мм |
