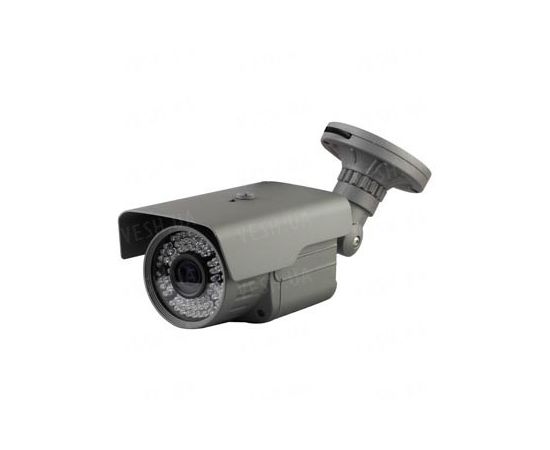

Уличная 1.3 Megapixel HD960P IP камера в металлическом антивандальном корпусе с ИК подсветкой до 60 метров (модель. LIED130)
Рады представить Вашему вниманию очередного представителя линейки камер высокого разрешения - уличную 1.3 Megapixel HD960P IP камеру в металлическом антивандальном корпусе с ИК подсветкой до 60 метров (модель LIED130). Эта IP камера специально разработана для удаленного просмотра видео при помощи Интернет сети или локальной сети. Используя такую камеру, ведение видеонаблюдения возможно из любого места где есть Интернет, с устройств поддерживающих работу с современными Интернет браузерами. Данная камера падает под категорию «-дорогих»- камер с высокой разрешающей способностью, способных вести запись с разрешением выше чем 640х480. Главным отличием данной камеры, в сравнении с другими подобными, является 1,3 мегапиксельный сенсор, позволяющий камере вести съемку в высоком качестве, с разрешением 1280х960 пикселей и частотой 25 кадров в секунду. Благодаря чему Вы гарантировано сможете рассмотреть мелкие детали при просмотре записанного видео или обычном просмотре на мониторе. Для более продуктивной работы камеры, рекомендуется использовать регистраторы или записывающие устройства с возможностью записи с разрешением не меньше 1280х960 пикселей. Для удобства установки и использования, камера предварительно помещена в металлический антивандальный корпус, что дает возможность ее установки в неблагоприятных условиях, не боясь при этом выхода камеры из строя в результате актов вандализма. Помимо этого, корпус камеры является влагозащищенным, что позволяет устанавливать ее прямо на открытой местности на улице, не боясь ее выхода из строя в результате попадания влаги. Для возможности круглосуточной работы камера оснащена мощной ИК подсветкой способной дать подсвет снимаемой сцены на расстоянии 60 метров (в полной темноте), чего «-с головой»- достаточно для рассмотрения деталей. К особенностям данной модели, так же стоит отнести наличие вариофокального объектива 2,8 - 12 мм, позволяющего индивидуально настроить камеру, исходя из места ее установки. Подключение камеры осуществляется при помощи обычного сетевого кабеля, с соответствующим RJ-45 разъемом на конце. Wi-Fi подключение к сети в данной камере отсутствует, потому не стоит рассчитывать на беспроводной тип подключения камеры. Питание камеры осуществляется при помощи адаптера питания, от обычной электрической розетки или от другого источника питания 12V / 1A. Управление камерой производится посредством IE или других стандартных, современных браузеров, таких как: Firefox, Google и т.п. Помимо этого, камера обладает рядом других свойств и полезных функций, например гибкой -многоуровневой настройкой управления доступом пользователей к камере. Камерой поддерживаются протоколы RTSP / FTP / PPPOE / DHCP / DDNS / NTP / UPnP. Камера имеет дружественный, интуитивно понятный, графический интерфейс и дает возможность управлять настройками камеры не требуя глубоких, специальных знаний. Как итог можно смело сказать одно, эта уличная 1.3 Megapixel HD960P IP камера в металлическом антивандальном корпусе с ИК подсветкой до 60 метров (модельLIED130) станет прекрасным решением для организации системы удалённого видеонаблюдения с высоким разрешением, и подойдет для использования как с наружи, так и внутри помещения.
-
Особенности:
- Высокое разрешение съемки и записи 1280 х 960 пикселей
- Высокое качество изготовления
- Поддержка интеллектуальных протоколов передачи видео
- Автоматическое включение ИК подсветки в тёмное время (до 20 метров)
- Поддержка функций нескольких видео окон на экране, так же наличие экрана управления
- Поддержка функции управления доступом пользователей
- Простая установка и настройка камеры
- Возможность записи видео на локальный диск
- Удобный пользовательский интерфейс и поддержка нескольких языков
- Поддержите функции «-электронной карты»-
- Поддержка функции для хранения данных в XML
- Возможность одновременного воспроизведения и записи
- Отсутствие Wi-Fi подключения
- Поддержка самых современных браузеров
- Возможность просмотра с любой точки планеты где есть Интернет
- Возможность просмотра одновременно несколькими пользователями
- Поддержка работы с малыми, средними и большими базами данных (SQL / MySQL / XML) -
Характеристики:
- Датчик изображения: 1/3"- (1,3 мегапиксельный CMOS датчик)
- Разрешение: 1280 х 960 пикселей
- Фокусное расстояние: вариофокальный объектив 2,8-12 мм
- Поддерживаемые стандарты: PAL / NTSC
- Частота кадров: 25 кадров в секунду (1-25 регулируется)
- Минимальная освещенность: 5500mV / Lux-sec
- Отношение сигнал/шум: 44 db
- Режим фокусировки: ручная
- ИК подсветка: есть
- Дальность подсветки: 80 метров
- Переключение режима день/ночь: автоматически
- Сетевой интерфейс: RJ-45 -(адаптация к сетям 10 / 100M)
- Задержка в пределах локальной сети: не более 0,3 сек
- Кодек сжатия: H.264
- Поддерживаемые протоколы: RTSP / FTP / PPPOE / DHCP / DDNS / NTP / UPnP
- Поддержка Onvif 2.0: есть
- Питание: DC 12V / 1A
- Потребление: 3 Вт
- Рабочая температура: -10 С ~ +55 С
- Влажность: не более 85% (без конденсации)
- Размеры: 315 х 125 х 120 мм
- Вес: 2 кг. -
Комплектация:
- Уличная 1.3 Megapixel HD960P IP камера в металлическом антивандальном корпусе с ИК подсветкой до 60 метров (модель. LIED130) - 1 шт.
- Краткое руководство пользователя (англ.) - 1 шт.
