Сканирующий приемник AR2300 I/Q
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Новый профессиональный сканирующий приемник AOR включает в себя все новейшие достижения в области радиочастотных технологий и позволяет производить различные измерения, радиомониторинг, поиск скрытно-установленных радиопередатчиков (жучков), изучение электромагнитной обстановки, анализ спектра радиосигналов и т.д. Приемник AR 2300 реализован как «черный ящик», работающий под управлением компьютера через USB или RS232. В комплекте поставляется программное обеспечение под Windows XP/Vista/7. При использовании дополнительного сетевого контроллера возможно дистанционное управление сканирующим приемником.
Версия приемника AR2300 с предустановленной I/Q-платой. Может производить запись сигнала в реальном времени в полосе до 1 МГц на жесткий диск компьютера для дальнейшей обработки или анализа без потери качества (построение программной демодуляции). Вместе с платой поставляется расширенное программное обеспечение (дополнительно к стандартному).
Особенности и возможности
- Полное управление с компьютера делает сканирующий приемник AR2300 высококлассным инструментом для построения поисковых систем (обнаружение закладных устройств («жучков») — радиомикрофонов и видеокамер)
- Возможность приема видеосигналов (имеется видеовыход)
- Цифровая обработка сигналов (DSP) и анализ спектра с использованием специального ПО
- Контроль и запись в память до 2000 значений частот, а также параметров установок
- Непрерывный контроль одной частоты или сканирование выбранных частот
- Поиск в полосе частот с легко вводимыми границами и шагом от 0,01 до 999,99 кГц
- Одновременный прием сигналов в диапазонах HF (ниже 25 МГц) и VHF-UHF
- Обнаружение паразитных излучений, в том числе — импульсных помех
- Возможность обнаружения радиопередающих подслушивающих устройств (жучков)
- Запись демодулированного аудиосигнала на карту памяти формата SD или SDHC
- Возможность подключения внешних устройств к аналоговому выходу ПЧ (частота 45 МГц, полоса 15 МГц)
- 2 антенных входа
Технические решения
- оцифровка сигнала на уровне 3-й ПЧ (45 МГц) для дальнейшей цифровой обработки
- применение цифрового генератора прямого синтеза в качестве гетеродина
- возможность использования сигнала GPS для точной синхронизации гетеродина
- цифровая архитектура по методу прямой выборки для диапазона частот ниже 25 МГц
- декодер для демодуляции сигналов цифровых систем связи по стандарту APCO P-25 (дополнительно)
- специализированное ПО, разработанное под Windows XP или поздние версии ОС
- цифровой I/Q-интерфейс (плата устанавливается производителем по предварительному заказу) для записи сигналов на жесткий диск ПК с дальнейшим воспроизведением и анализом без потери качества (полоса — до 1 МГц). Вместе с I/Q-платой поставляется расширенное программное обеспечение
- аудиовыход AF-IQ 12 кГц, позволяющий реализовать концепцию «программно-заданной радиосистемы», когда ее функции задаются программным обеспечением с демодуляцией сигнала в ПК (возможен прием цифрового радиовещания в диапазоне HF).
Звукозапись
Для записи демодулированного сигнала применено встроенное устройство записи (считывания) на карту памяти. Возможно использование карты формата SD (продолжительность непрерывной записи - 8 часов при емкости карты 1 Гб), а также карты формата SDHC (продолжительность записи до 240 часов при емкости карты 32 Гб). Применение карт памяти устраняет возможность влияния вибраций на качество записи, которое возникает в случае применения устройств записи с механическим приводом, например, магнитофонов или устройств записи на компакт-диски. При наличии специального адаптера можно использовать карты форматов mini-SD и micro-SD. Применяются таблицы размещения файлов только FAT 16 или FAT 32. Для хранения оцифрованного аудиопотока используются форматы WAV, WAVE, RIFF (вариант little-endian), а также PCM (разрядность 16 бит). Для устранения непродуктивных пауз при записи сигналов двусторонней голосовой связи, возможна синхронизация устройства записи с шумоподавителем.
Программное обеспечение

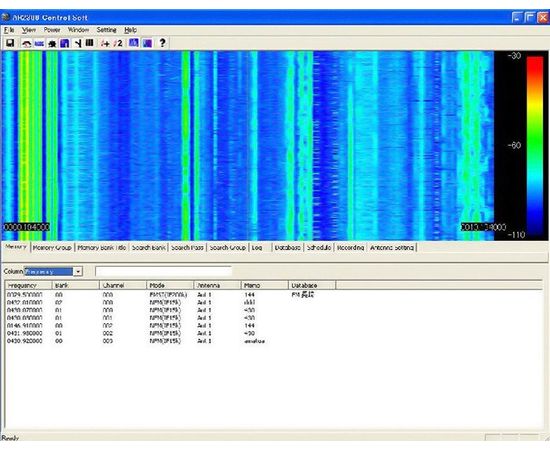

Обеспечивает полное управление всеми функциями AR 2300, как при подключении через USB, так и по сети. Программное обеспечение может отображать спектральное представление и в режиме «сонограмма» (водопад).

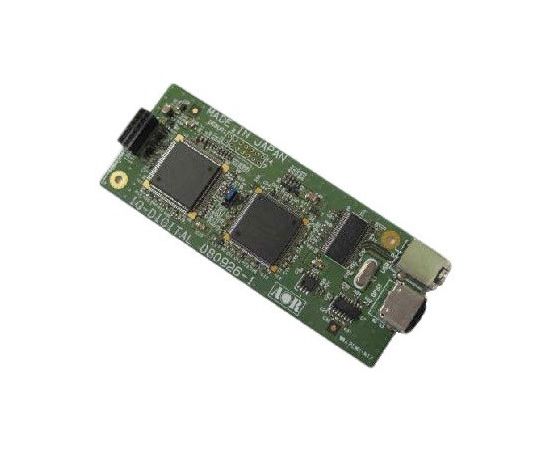

I/Q-плата и программное обеспечение
При установке платы I/Q может производиться запись сигнала в реальном времени в полосе до 1 МГц на жесткий диск компьютера для дальнейшей обработки или анализа без потери качества (построение программной демодуляции). Плата устанавливается производителем по предварительному заказу. Вместе с платой поставляется расширенное программное обеспечение.
Версия «I/Q» поставляется с предустановленной I/Q-платой.

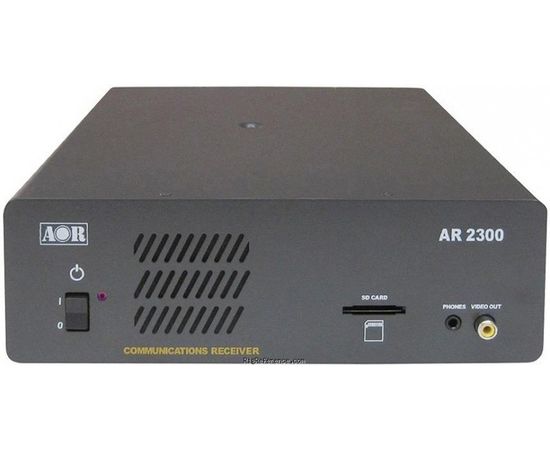

Передняя панель
- сетевой переключатель (вкл./выкл.)
- лампочка-индикатор питания
- встроенный громкоговоритель
- слот для карт памяти формата SD
- гнездо для подключения наушников
- видеовыход (разъем «тюльпан», 75 Ω)

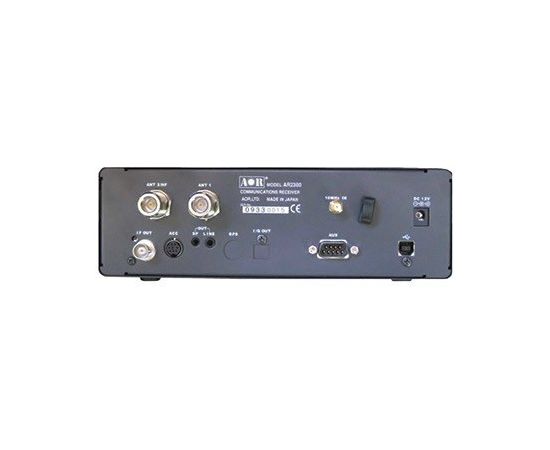

Задняя панель
| Разъем для подключения антенны | ANT 1 — разъем N-J, 25 МГц — 3,15 ГГц |
| Разъем для подключения антенны | ANT 2 — разъем N-J, 40 кГц — 3,15 ГГц |
| Вход сигнала 10 МГц эталонного источника | Разъем SMA-J, уровень: –2 дБм±2 дБм; 50 Ω |
| Зажим для крепления кабеля | |
| DC 12 V — гнездо источника питания | EIAJ MP-121C (5,5 Ч 2,1 мм), в центре — плюс |
| IF OUT — Аналоговый выход ПЧ 45 МГц | Разъем BNC-J |
| ACC — вход для дополнительной аппаратуры | Миниатюрный разъем 8-pin (стандарт DIN) |
| SP — выход для внешнего динамика | Гнездо двухконтактного штекера 3,5 мм |
| LINE — линейный стереовыход | Гнездо трехконтактного штекера 3,5 мм |
Основные технические характеристики
| Перекрываемый частотный диапазон | 40 кГц — 3,15 ГГц |
| Типы принимаемых сигналов | USB/LSB, CW, AM, FM, WFM, FM-stereo, APCO P-25 (дополнительно) |
| Нестабильность частоты | Не более ±1⋅10-6 (через 5 мин. прогрева) Не более ±0,01⋅10-6 (по сигналам GPS) |
| Количество каналов памяти | 2000 каналов в 40 банках |
| Скорость сканирования | 100 каналов в секунду |
| Системы шумоподавления | CTCSS, DCS |
| Приемная система | |
| 40 кГц — 25 МГц | Прямое преобразование |
| 25 МГц — 200 МГц | Супергетеродин с двойным преобразованием |
| 200 МГц — 420 МГц | Супергетеродин с тройным преобразованием |
| 420 МГц — 3,15 ГГц | Супергетеродин с двойным преобразованием |
| Промежуточные частоты | (1) 294,5 МГц / 1,7045 ГГц (2) 45,0 МГц / 294,5 МГц (3) 45,0 МГц |
| Полосы цифрового фильтра ПЧ (зависят от режима приема) | 200 Гц, 500 Гц, 1 кГц, 3 кГц, 6 кГц, 15 кГц, 30 кГц, 100 кГц, 300 кГц |
| Интермодуляционные искажения 3 порядка | Не хуже +20 дБм на 14,1 МГц Не хуже +12 дБм на 50,0 МГц Не хуже +7 дБм на 620,0 МГц |
| Подавление помехи от зеркального канала | >70 дБ: 40 кГц — 25 МГц >50 дБ: 25 МГц — 2,0 ГГц >40 дБ: 2,0 ГГц — 3,15 ГГц |
| Импеданс антенны | 50 Ω |
| Диапазон рабочих температур | от 0°С до +50°С |
| Энергопитание | 12 — 13,8 В постоянного тока, минимум 1,5 А |
| Потребляемый ток | В дежурном режиме: 200 мА В режиме максимальной громкости: 1,2 А |
| Выходная мощность звукового сигнала | Не менее 2 Вт на нагрузке 8 Ω |
| Габариты (Г, Ш, В) | 285×220×70 мм |
| Масса | 3 кг |
Чувствительность
| Режим | SSB, CW | AM | FM | WFM |
| Метод | 10 дБ S/N | 10 дБ S/N | 12 дБ SINAD | 12 дБ SINAD |
| Фильтр | 3 кГц | 6 кГц | 15 кГц | 200 кГц |
| 40 кГц — 100 кГц | 2,0 µВ | 8,0 µВ | ||
| 100 кГц — 1,8 МГц | 1,2 µВ | 4,0 µВ | ||
| 1,8 МГц — 25 МГц | 1,2 µВ | 4,0 µВ |
Избирательность
| CW — 500 Гц | –3 дБ: > 380 Гц | –80 дБ: > 500 Гц |
| AM — 6 кГц | –3 дБ: > 5,5 кГц | –80 дБ: > 6,9 кГц |
| SSB — 3 кГц | –3 дБ: > 2,7 кГц | –80 дБ: > 3,1 кГц |
| NFM — 15 кГц | –3 дБ: > 14,2 кГц | –80 дБ: > 15,6 кГц |
| WFM — 200 кГц | –3 дБ: > 200 кГц | –80 дБ: > 250 кГц |
