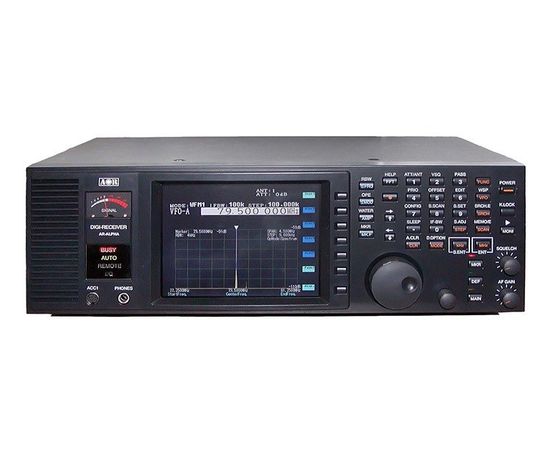

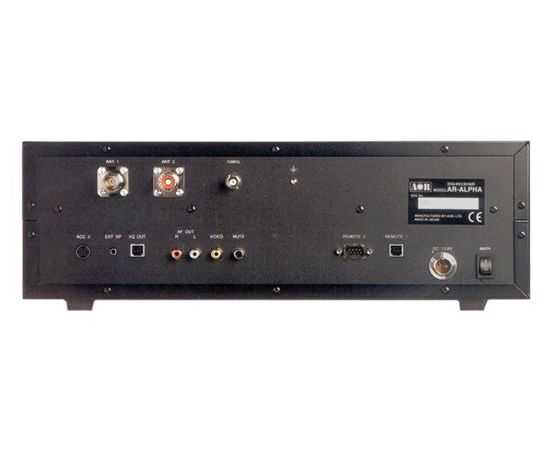

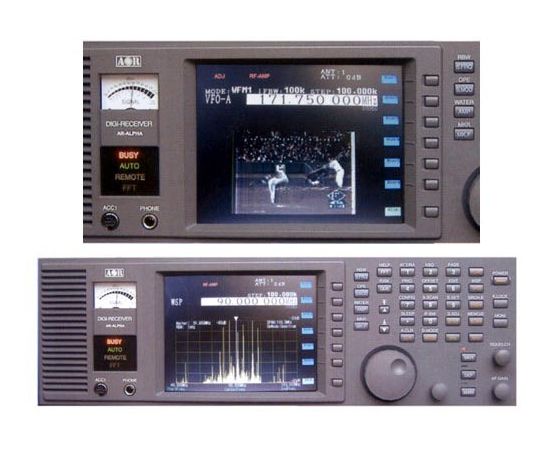

Сканирующий приемник AR-ALPHA с непрерывным диапазоном частот от 10кГц до 3.3ГГц
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Приемник AR-ALPHA с непрерывным диапазоном частот от 10 кГц до 3,3 ГГц создан для профессионалов, чтобы решать самые сложные задачи.
Особенности приемника
- Цифровой генератор прямого синтеза и метод нулевой ПЧ
- Декодер телевизионных сигналов и просмотр ТВ на экране
- Широкодиапазонный квадратурный цифровой выход
- Быстрое отображение спектра сигналов на основе использования алгоритма БПФ
- Все режимы демодуляции сигналов (включая P25 без шифрования)
- Специальные цифровые функции
Основные достоинства
- Отсутствует зеркальный канал приема
- Совершенный метод обработки сигналов
- Обработка широкополосных сигналов
- Сверхбыстрое сканирование на основе применения цифрового генератора прямого синтеза
- Декодер телевизионных сигналов
- Прием и декодирование широковещательных ТВ сигналов NTSC, PAL, SECAM, PAL-M и ТВ сигналов с широкополосной ЧМ (без аудиосигнала)
- Широкодиапазонный квадратурный цифровой выход
- Стандартный интерфейс USB 2.0 для сопряжения с ПК
- Запись потока данных на ЖД ПК с помощью AOR USB драйвера
- Легкое создание вашего собственного прикладного ПО на основе шаблонов ПО
- Широкий динамический диапазон (без применения АРУ) благодаря использованию формата данных с плавающей запятой (экспонента: 4 бита и мантисса — 13 бит)
- Быстрое отображение спектра сигналов на основе использования БПФ (быстрое преобразование Фурье)
- Обновление информации со скоростью более 10 раз в секунду при отображении спектра шириной 10 МГц и разрешением 500 Гц
- Цифровой квадратурный декодер — отсутствуют квадратурные ошибки
- Максимальная ширина диапазона обзора спектра до 1 ГГц
- Ширина диапазона обзора спектра до 10 МГц с одновременным декодированием звукового сигнала и от 10 МГц до 1 ГГ — без декодирования звукового сигнала
- Функция быстрого поиска с применением БПФ
Все режимы демодуляции сигналов
- Широкополосная ЧМ со стереозвуком (автоопределение)
- Узкополосная ЧМ, включая:
- CTCSS и DSC сигналы
- сигналы с инверсией речи
- АПЧ функцию
- APCO P25 декодирование
- АМ, включая:
- стандартный АМ детектор
- синхронный АМ детектор, включая:
- DSB
- SSB (LSB/USB)
- Другие виды однополосной модуляции
- автоматическая (АРУ) или ручная (РРУ) регулировка усиления ВЧ
- SSB, включая:
- LSB или USB
- автоматическая (АРУ) или ручная (РРУ) регулировка усиления ВЧ
- выбор формы АЧХ полосового фильтра
- ISB
- одновременное декодирование USB и LSB (стерео – два канала)
- автоматическая (АРУ) или ручная (РРУ) регулировка усиления ВЧ
- CW
- узкополосный полосовой фильтр: 200 Гц и 500 Гц
- CW стерео эффект
- фильтр ПЧ 200 Гц (правый +100 Гц/-50 Гц, левый +50 Гц/-100 Гц)
- регулируемая частота тонального сигнала: 600 Гц ± 300 Гц
- RZ-SSB
- декодирование АМ сигнала с помощью ЧМ декодера (без АРУ)
- вы можете принять обычный АМ сигнал в данном режиме
Специальные цифровые функции
- Подавление импульсных помех (AM, SSB, ISB, RZSSB)
- Автоматический режекторный фильтр
- Адаптивный цифровой фильтр шумов
- Сдвиг фильтра ПЧ на ±1200 Гц (AM, SSB)
- Голосовой пороговый шумоподавитель на основе использования БПФ и LMS алгоритма (метод наименьших квадратов)
- Диктофон: запись звуковой информации в цифровую память в режиме ШЧМ до 12 минут, в остальных режимах до 53 минут
- Аналоговый выход ПЧ 6 кГц (квадратурный) для приема ДРМ на ПК
Спецификация
| Тип схемы приемника | супергетеродин с тройным преобразованием |
| Перекрываемый частотный диапазон | 10 кГц — 3,5 ГГц |
| Принимаемые сигналы | AM, WAM, NAM, SAM, SAL, SAH, NFM, SFM, WFM FMST, USB, LSB, CW, ISB, SBD, RZ-SSB |
| Промежуточные частоты | 1-я: 755 МГц / 265 МГц 2-я: 10,7 МГц |
| Шаг настройки | от 1 Гц до 999.999 кГц (с приращением 1 Гц) |
| Стабильность частоты | ±0,1⋅10-6 |
| Аудиовыход | встроенный динамик: 0,6 Вт / 8 Ом выход для внешнего динамика: 2 Вт / 8 Ом |
| Требование к электропитанию | 13,8 В постоянного тока, 2 А |
| Разъемы для антенн | N-type, SO 239 50 Ом |
| Вход для внешнего эталонного сигнала | 10 МГц / 50 Ом, 0 дБм |
| Интерфейсные разъемы | RS-232C, USB 2.0 |
| Диапазон рабочих температур | −10...+55°C |
| Габаритные размеры | 290×145×420 мм, включая выступающие части |
| Масса | приблизительно 7,7 кг |
| Номинальные полосы фильтра, кГц | 0,2, 0,5, 1, 3, 6, 15, 30, 100, 200, 300 |
| Количество каналов с памятью | 2000 (40 банков) |
| Скорость сканирования / поиска | 60 шаг/с |
| Дисплей | Цветной ЖК дисплей на основе технологии тонких пленок, 6,4Ѕ |
| Отображаемый спектр сигналов | ~125 кГц — 10 МГц, 20, 50, 100, 1000 МГц (без аудиосигнала от 20 МГц) |
| Демодуляция сигналов | NTSC, PAL, SECAM (AM до 1 ГГц, FM свыше 1 ГГц) DCS (система цифрового кодирования шумоподавителя) CTCSS (система управления шумоподавителем тональными последовательностями) DTMF (многочастотная система доступа с двухтональным набором) ATIS (информационная служба автоматических терминалов) APCO 25 (система на основе стандарта цифровой транкинговой радиосвязи) |
Чувствительность
| Тип сигнала | Полоса ПЧ, кГц | Чувствительность, дБм |
| CW | 0,2, 0,5 | −120 |
| AM | 6,15, 30 | −110 |
| LSB | 3,6, 15 | −120 |
| USB | 3,6, 15 | −120 |
| 2-ISB | 6,15, 30 | −120 |
| FM | 6,15, 30 | −120 |
