"Сапфир" скрытое обнаружение диктофонов и видеокамер

"Сапфир" скрытое обнаружение диктофонов и видеокамер

(Переносное мобильное устройство)

Назначение:

"Сапфир" позволяет скрытно обнаружить использование видеокамеры, видеодиктофона или диктофона. Перечисленные изделия могут быть расположены на теле человека, установлены в автомобиле или замаскированы в различные аксессуары: папки, барсетки, часы, пульты автомобильной сигнализации и т.д.

Возможно использование "Сапфира" для поиска диктофонов и специальных видеокамер, в том числе с антибликовым покрытием.

Принцип действия:

Принцип действия прибора основан на выявлении очень слабых магнитных полей, создаваемых видеокамерой или диктофоном. В память устройства занесены частоты полей большинства видеокамер и диктофонов, используемых для скрытой видеозаписи. При появлении новых устройств имеется возможность занести их параметры излучения в память изделия для их дальнейшего обнаружения.

В состав изделия входит:

• основной блок с выносным датчиком поля;

• индикатор уровня магнитного поля;

• шнур для зарядки;

• сумка для переноски

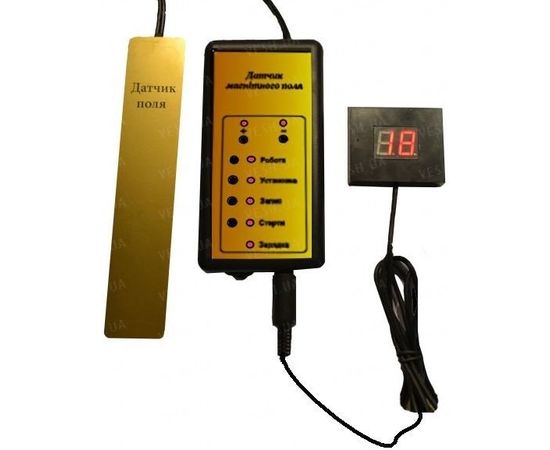

Рис. 1 Прибор "Сапфир"

Назначение органов управления:

В верхней части основного блока имеется включатель питания и гнездо для подключения индикатора уровня или шнура зарядного устройства. На передней панели расположены кнопки различного функционального назначения. При включении питания или нажатии кнопки «Робота» прибор переходит в основной функциональный режим. Кнопкой «Установка» прибор переводится в режим записи параметров излучения новых изделий. Запись и стирание параметров магнитного поля новых изделий производится кнопкой «Запис» и «Стерти». Кнопки «+» и «­-» в режиме «Робота» изменяют чувствительность устройства, а в режиме «Установка» - частоту настройки изделия.

При достижении пределов регулировки «+» и «-» напротив этих знаков постоянно горят соответствующие светодиоды.

Возле каждой кнопки загорается красный светодиод индицирующий нажатие. Светодиод «Зарядка» горит во время заряда аккумулятора и гаснет при его полном заряде.

В режиме «Робота» прибор поочередно перебирает все ранее записанные сигналы полей и сравнивает с сигналами, поступающими с выносного датчика поля. Индикатор уровня магнитного поля показывает изменение магнитного поля, при приближении датчика к видеокамере или диктофону.

Использование "Сапфира":

1. Режим обнаружения видеокамеры или диктофона на теле человека.

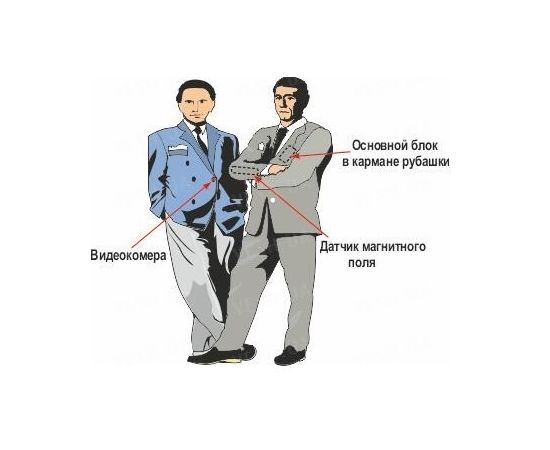

Для работы в этом режиме основной блок устройства прячется во внутреннем кармане, а выносной датчик магнитного поля в – рукаве (см. Рис.2). Для крепления датчика поля на руке имеются специальные липучки системы петля-крючок. При включении питания прибор автоматически переходит в режим «Робота». В этом режиме он сканирует все ранее запомненные параметры поля и сравнивает их с теми, которые поступают с датчика в рукаве. При их совпадении срабатывает вибро-мотор в блоке, расположенном во внутреннем кармане. Количество срабатывай 1-3 пропорционально уровню поля. Так как магнитные поля, создаваемые видеодиктофонами очень слабые, то рука с датчиком поля должна пройти на расстояние 5-10см от человека. При исследовании аксессуаров посетителей (см. Рис.3) – папок, барсеток, часов и т.д. датчик должен находиться от них на расстоянии 5-10см. Время обследования каждой точки не должно быть меньше 0,3-0,4 секунды, так как за это время прибор перебирает 10-12 записанных частот.

Рис. 2

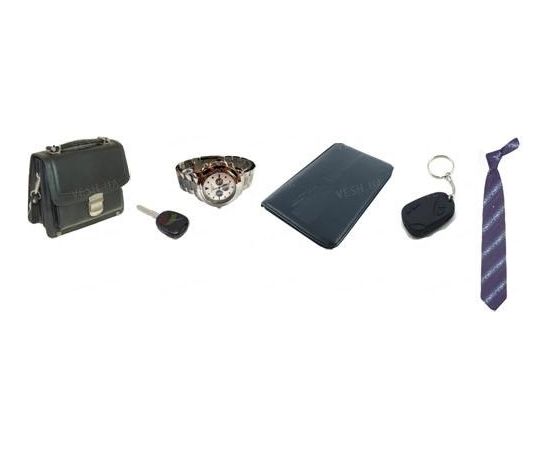

Рис.3 Аксессуары посетителей с вмонтированными видеокамерами

2. Режим скрытного обнаружения видеокамеры или диктофона у посетителя в приемной.

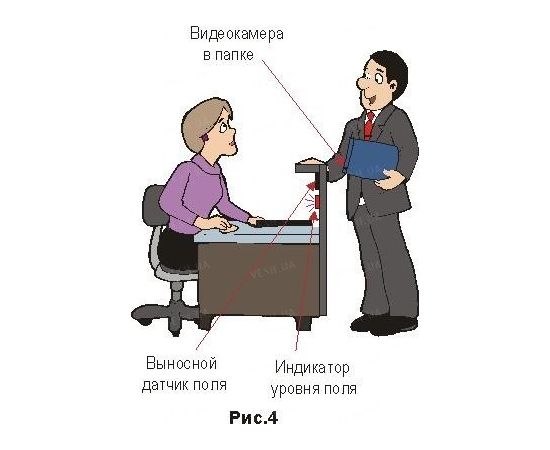

Выносной датчик магнитного поля устанавливается на разделительной стенке со стороны секретаря (см. Рис.4). Там же крепиться и индикатор уровня поля.

При приближении посетителя к секретарю датчик магнитного поля улавливает излучение видеокамеры или диктофона. Секретарь по телефону докладывает начальнику об уровне «напичканности» посетителя.

3. Режим скрытого обнаружение видеокамеры или диктофона у посетителя за рабочим столом.

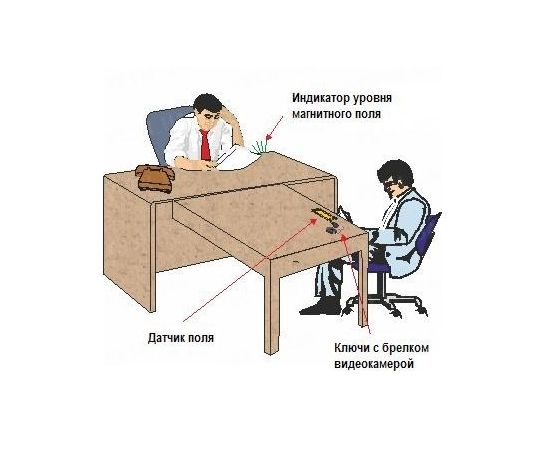

Для работы в этом режиме выносной датчик магнитного поля устанавливается под столешницей приставного столика с помощью липучек (см. Рис.5). К основному блоку подключается индикатор уровня магнитного поля. Индикатор уровня магнитного поля устанавливается за рабочим столом таким образом, чтобы не был виден посетителю. Если в барсетке, папке, часах, брелке от машины посетителя замаскирована видеокамера или диктофон, то индикатор покажет увеличение уровня магнитного поля. Если камера установлена в галстуке, то увеличения уровня поля будет фиксироваться приближение галстука к краю стола.

Для максимальной чувствительности данной системы необходимо чтобы не было внешних магнитных полей от работающих видеокамер системы видеонаблюдения, от старых телевизоров, импульсных блоков питания и т.д.

Рис. 5

Если в помещении имеется мешающее устройство, отключить которое невозможно, то необходимо перейти в режим «Установка», найти кнопками «+» и «-» частоту излучения этого устройства и нажатием кнопки «Стерти» удалить ее из списка.

4. Режим поиска работающих видеокамер и диктофонов.

Современные видеокамеры все чаще используются с антибликовым покрытием, которое не позволяет их обнаруживать методом оптической локации. В этом случае их обнаружение возможно по магнитному полю работающей видеокамеры.

Для работы в этом режиме выносной датчик устанавливается на кронштейн или палку, а основной блок и индикатор магнитного поля находятся в руках. Выносным датчиком необходимо просканировать с интервалом 10÷15см все стены и потолки помещения. Если в каком-то месте происходит существенное изменение уровня, то это место необходимо более тщательно визуально осмотреть с помощью лупы и фонарика.

Для поиска работающих диктофонов в интерьере помещения необходимо выключить компьютеры, зарядные устройства, блоки бесперебойного питания, факсы, принтеры и лампы с импульсными преобразователями напряжения. Обследование диванов, столов, стульев, ниш проводиться с помощью датчика поля на минимально возможном расстоянии. Если сигнал, от какого либо электронного изделия зашкаливает и индикатор показывает число 99,то необходимо уменьшить уровень входного сигнала для точной локализации изделия. Уменьшение проводится кнопкой « - » в режиме «Робота».

5. Запись параметров излучения нового устройства.

Исследуемое устройство включается в режиме видео или аудиозаписи и устанавливается в 3-4 см от датчика магнитного поля. На основном блоке нажимается и удерживается в течение 2-х секунд кнопка «Установка». Индикацией переключения в режим установки служит красный светодиод напротив надписи.

Далее нажатием кнопки «+» мы изменяем частоту приема магнитного поля с датчика. Всего имеется 2000 различных частот приема. При ограничении максимальных показаний индикатора цифрами 99 мы отодвигаем исследуемое устройство от датчика магнитного поля и кнопками «+» и «-» снова добиваемся максимальных показаний. Для более точной установки на частоту, необходимо ещё раз нажать на кнопку «настройка». При этом светодиод напротив соответствующий надписи будет мигать. Кнопками «+» и «-» добиваемся максимальной подстройки . Если больших показаний добиться не удается, то нажимается кнопка «Запис», соответствующий светодиод двумя миганиями фиксирует в памяти параметры нового устройства.

Всего имеется 200 грубых частот и каждая из них имеет 10 точных подчастот.

Зарядка аккумулятора.

Для заряда аккумулятора штекер зарядного кабеля необходимо подключить к основному блоку. Другой конец кабеля подключается в USB – разъем компьютера. При зарядке загорается светодиод индикации - «Зарядка». По окончании заряда он погаснет.

Технические характеристики:

Количество основных частот магнитных полей……………….……200

Количество подчастот каждой основной частоты…………………..10

Дальность обнаружения проводных видеокамер…………………....до 40см

Дальность обнаружения видеокамер с записью на флеш-память…..до 50 см

Дальность обнаружения записи на диктофон………………………..до 90 см

Напряжение питания………………………………..Li-ion 3,7V…….2400 мА/ч

Время непрерывной работы…………………………………………...12 часов

Время заряда аккумулятора…………………………………………....8-9 часов
