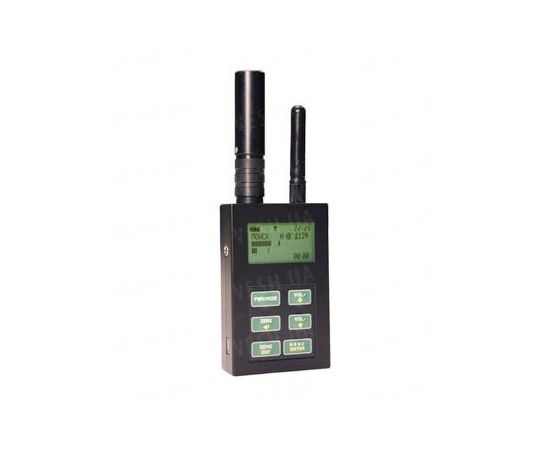

Профессиональный детектор поля-частотомер ST 107 снят с производства

Свяжитесь с нами насчёт цены
DS-238005
В наличии

Описание

Профессионеальный детектор поля-частотомер ST 107:

Детектор поля ST 107 предназначен для обнаружения и локализации радиоизлучающих технических средств (РТС).

К таким средствам, прежде всего, относят:

  • радиомикрофоны-
  • телефонные радиоретрансляторы-
  • радиостетоскопы-
  • скрытые видеокамеры с передачей информации по радиоканалу-
  • технические средства систем пространственного высокочастотного облучения-
  • радиомаяки систем слежения за перемещением объектов-
  • сотовые телефоны, радиостанции и радиотелефоны.

 -

Детектор поля ST 107 отличается от ST 007 дополнительными возможностями:

  • Дополнительный частотный диапазон 2.5-7 ГГц за счет использования СВЧ антенны.
  • Повышенная пороговая чувствительность и точность измерения частотомера.
  • Улучшенная идентификация BLUETOOTH.
  • Идентификация сигнала 802.1g и базовый DECT.
  • USB порт.
  • Встроенный Li-Pol аккумулятор.
  • Принцип действия ST 107 основан на широкополосном детектировании электрического поля.

Принцип действия ST 107 основан на широкополосном детектировании электрического поля.

Индикатор поля ST107 имеет три основных режима работы.

Режим "-поиск"-:

Данный режим предназначен для оперативного поиска и определения местоположения РТС. Использование данного режима основано на визуальной оценке уровня сигналов на 32 сегментной шкале, для каждого частотого диапазона. Дополнительно используется раздельная индикация непрерывного и имульсного видов сигналов,отображение идентифицированных сигналов - GSM, DECT, BLUETOOTH и 802.11g, а так же индикация частоты сигнала.

В индикаторе поля обеспечена возможность акустического контроля посредством головных телефонов или встроенного громкоговорителя.

st107_1 1 номера индицируемых диапазонов/кратковременная индикация установки нулевого уровня шкал
2 32-х сегментная шкала первого диапазона
3 32-х сегментная шкала второго диапазона
4 текущее абсолютное значение нулевого уровня шкалы первого диапазона в dB
5 текущее абсолютное значение нулевого уровня шкалы второго диапазона в dB
4, 5 индикация стабильной частоты радиосигнала
6 индикация обнаружения радиочастотных сигналов GSM, DECT, BLUETOOTH, 802.11G и стабильной частоты радиосигнала
7 индикатор уровня импульсной составляющей мощности источника радиоизлучения (ориентирована на импульсные радиопередатчики, такие как GSM, DECT и др.)
8 Уровень интегральной мощности источника радиоизлучения (ориентирована на радиопередатчики с постоянно излучаемой мощностью)
9 индикация выбранной чувствительности шкал индикации
10 признак включения вильтра ВЧ

Режим МОНИТОРИНГ

Предназначен для обнаружения РТС, по заданному порогу, частоте или виду сигнала. При автономной работе сохранение информации осуществляестя в энергонезависимой памяти изделия (9 банков по 999 событий).

Обеспечена работа по расписанию.

st107_2 1, 3 шкала индикации уровня непрывного сигнала РТС в первом и втором частотном диапазоне
2, 4 индикация установленного уровня тревоги для непрывного сигнала в первом и втором частотном диапазоне
6, 7 шкала индикации уровня импульсного сигнала в первом и втором частотном диапазоне
8, 9 индикация установленного уровня тревоги для импульсного сигнала в первом и втором частотном диапазоне
5 индикация обнаружения радиочастотных сигналов GSM, DECT, BLUETOOTH, WLAN или стабильной частоты радиосигнала
10 признак отсутствия/наличия разрешения записи в ПРОТОКОЛ СОБЫТИЙ

Режим ПРОСМОТР ПРОТОКОЛА

Предназначен для просмотра протокола событий произошедших в результате работы изделия в режиме МОНИТОРИНГ.

Обеспечена возможность сортировки событий по следующим признакам:

  • времени наступления события-
  • длительности события-
  • уровню сигнала-
  • диапазону.

Выбор данного режима осуществляется из МЕНЮ.

При отсутствии событий в протоколе индицируется надпись: "-ПРОТОКОЛ ПУСТ"-

st107_3 1 номер банка (1-9)
2 номер просматриваемого события (001-999)
3 общее число событий в банке (001-999)
4 длительность события (часы/минуты, максимально 99ч 59мин)*
5 часы и минуты начала события
6 день и месяц события
7 установленный порог тревоги
8 индикация обнаружения радиочастотных сигналов GSM, DECT, BLUETOOTH, WLAN или стабильной частоты радиосигнала
9 состояние уровней в момент события

* В случае, если событие длилось менее одной минуты, то будет индицироваться знак «-<-1»-. -st="" 107="" data="" -="" p="">

Дополнительные возможности

107_1_tmb

Для работы с компьютером IBM PC используется специально разработанное программное обеспечение, предназначенное для:

  • отображения в графическом виде результата работы индикатора поля ST 107 в режиме реального времени-
  • загрузки и отображения, как в графическом, так и в текстовом формате результата работы ST 107 в режиме "-Мониторинг"- (протокол событий)
  • полного управления ST 107 с ПК.

Для начала работы установите программное обеспечение с прилагаемого мини CD диска или с Интернет-сайта производителя.

Подключите основной блок к компьютеру c помощью прилагаемого USB кабеля. После запроса на установку драйвера укажите путь загрузки. При запросе на подтверждение установки ОБЯЗАТЕЛЬНО разрешите установку.

Спецификация
Основной блок
Диапазон частот, МГц 50-7000
Диапазон 1, МГц 50-2500
Диапазон 2, МГц 2500-7000
Диапазон 1
Пороговая чувствительность по входу, не более, дБм минус 75 (50 МГц)
минус 73 (500 МГц)
минус 70 (1500МГц)
минус 65 (2000МГц)
минус 50 (2500МГц)
Динамический диапазон индикации, дБ 55 (50-2000МГц)
40 (2000-2500МГц)
Чувствительность частотомера, дБм минус 35 (50МГц)
минус 50 (500МГц)
минус 40 (1500МГц)
минус 35 (2000МГц)
минус 20 (2500МГц)
Погрешность измерения частоты, % 0,005
Частота среза ФНЧ, МГц 750
Затухание в полосе заграждения (больше 900МГц), дБ, не менее 30
Диапазон 2
Пороговая чувствительность, Вт/cм²- (2-9)*10-10
Динамический диапазон, дБ 45
Тип детектора амплитудный, логарифмический
Полоса частот детектора 500 кГц
 -
Внутренний источник питания Li-pol акк. батарея 3,6 В
Потребляемый ток , мА, не более:
Основной блок 80
СВЧ антенна 25
Габариты:
Основной блок 90×-54×-21
СВЧ антенна D=16, L=72
Вес основного блока, кг, не более 0,15

Комплектность поставки

Основной блок, ВЧ антенна, СВЧ антенна (поставляется дополнительно), кабель USB, зарядное устройство/блок питания, мини СD, техническое описание и инструкция по эксплуатации. -
