Поисковый прибор ST-033 "Пиранья"

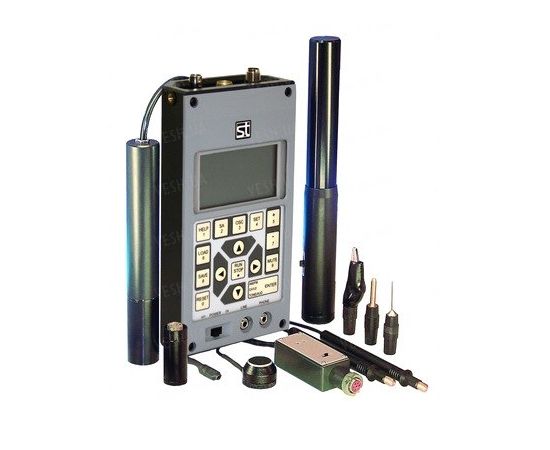

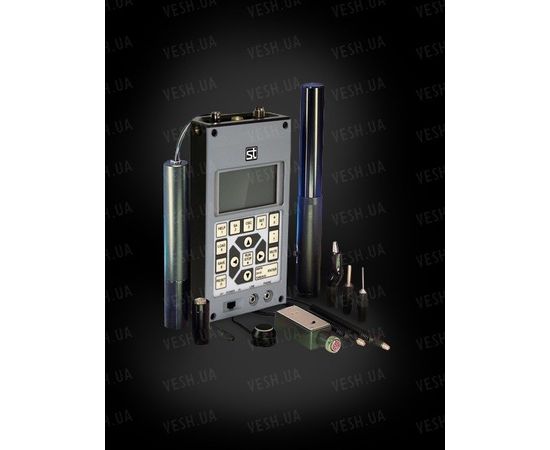

Изделие состоит из основного блока управления и индикации, комплекта преобразователей и позволяет работать в следующих режимах:

• высокочастотный детектор-частотомер
• СВЧ детектор (совместно с ST03.SHF)
• анализатор проводных линий
• детектор ИК-излучений
• детектор низкочастотных магнитных полей
• дифференциальный низкочастотный усилитель (совместно с ST 03.DA)
• виброакустический приемник
• акустический приемник

Переход в любой из режимов осуществляется автоматически при подключении соответствующего преобразователя. Информация отображается на графическом ЖКИ дисплее с подсветкой, акустический контроль осуществляется через специальные головные телефоны, либо через встроенный громкоговоритель.

Обеспечивается возможность запоминания в энергозависимой памяти до 99 изображений.

Предусмотрена индикация поступающих низкочастотных сигналы в режимах осциллограф либо спектроанализатор с индикацией численных параметров.

В ST 033 «Пиранья» предусмотрен вывод на дисплей контекстной помощи в зависимости от режима работы. Возможен выбор русского или английского языка.

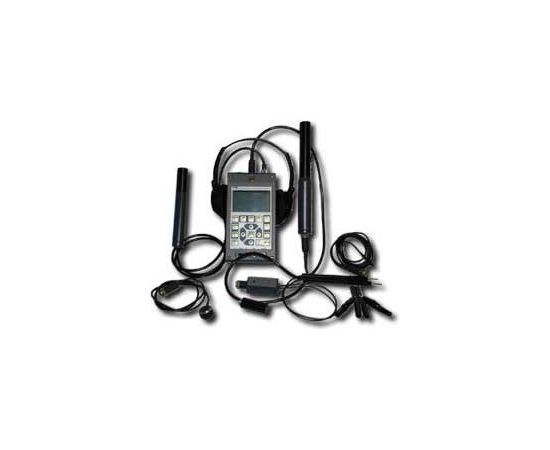

ST 033 "Пиранья" выполнено в носимом варианте. Для его переноски и хранения используется специальная сумка, приспособленная для компактной и удобной укладки всех элементов комплекта.

С использованием ST 033 «Пиранья» возможно решение следующих контрольно-поисковых задач

1. Выявление факта работы (обнаружение) и локализация местоположения радиоизлучающих специальных технических средств, создающих потенциально опасные, с точки зрения утечки информации, радиоизлучения. К таким средствам, прежде всего, относят:

• радиомикрофоны
• телефонные радиоретрансляторы
• радиостетоскопы
• скрытые видеокамеры с радиоканалом передачи информации
• технические средства систем пространственного высокочастотного облучения в радиодиапазоне
• радиомаяки систем слежения за перемещением объектов (людей, транспортных средств, грузов и т. п.)
• несанкционированно используемые сотовые телефоны cтандартов GSM, DECT,  радиостанции, радиотелефоны
• устройства использующие для передачи данных канала передачи данных с ипользование стандартов Bluetooth и WLAN

2. Обнаружение и локализация местоположения специальных технических средств, работающих с излучением в инфракрасном диапазоне. К таким средствам, в первую очередь, относят:

• закладные устройства добывания акустической информации из помещений с её последующей передачей по каналу в инфракрасном диапазоне
• технические средства систем пространственного облучения в инфракрасном диапазоне

3. Обнаружение и локализация местоположения специальных технических средств, использующих для добывания и передачи информации проводные линии различного предназначения, а также технических средств обработки информации, создающих наводки информативных сигналов на рядом расположенные проводные линии или стекание этих сигналов в линии сети электропитания. Такими средствами могут быть:

• закладные устройства, использующие для передачи перехваченной информации линии сети переменного тока 220 В и способные работать на частотах до 15 МГц
• ПЭВМ и другие технические средства изготовления, размножения и передачи информации
• технические средства систем линейного высокочастотного навязывания, работающие на частотах свыше 150 кГц
• закладные устройства, использующие для передачи перехваченной информации абонентские телефонные линии, линии систем пожарной и охранной сигнализации с несущей частотой свыше 20 кГц

4. Обнаружение и локализация местоположения источников электромагнитных полей с преобладанием (наличием) магнитной составляющей поля, трасс прокладки скрытой (необозначенной) электропроводки. потенциально пригодной для установки закладных устройств, а также исследование технических средств, обрабатывающих речевую информацию. К числу таких источников и технических средств принято относить:

• выходные трансформаторы усилителей звуковой частоты
• динамические громкоговорители акустических систем
• электродвигатели магнитофонов и диктофонов

5. Выявление наиболее уязвимых мест, с точки зрения возникновения виброакустических каналов утечки информации.

6. Выявление наиболее уязвимых мест, с точки зрения возникновения каналов утечки акустической информации.

Режим высокочастотного детектора-частотомера

В этом режиме изделие обеспечивает приём радиосигналов в диапазоне от 30 до 2500 МГц в ближней зоне, их детектирование и вывод для слухового контроля и анализа в виде чередующихся тональных посылок (щелчков), либо в виде явных фонограмм при их прослушивании как на встроенный громкоговоритель, так и на головные телефоны. С использованием ST033.SHF частотный диапазон увеличивается до 10 ГГц.

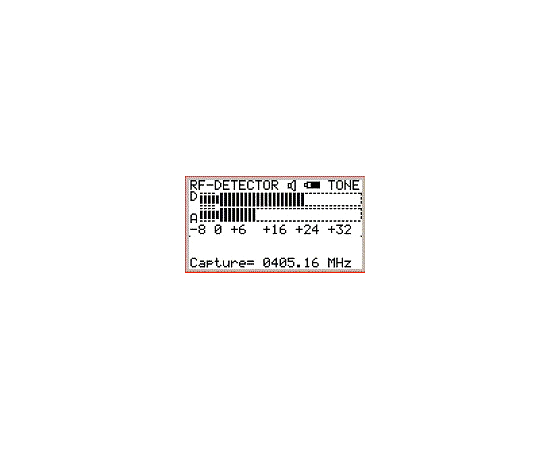

В каждый конкретный момент времени на фоне реальной помеховой обстановки принимается и детектируется наиболее мощный из всех радиосигналов в рабочем диапазоне. Его уровень, относительно установленного порога детектора, отображается на двухстрочном индикаторе с 40-сегментной шкалой в верхней части жидкокристаллического дисплея.

Различие в использовании двух шкал состоит в следующем: верхняя шкала индицирует усредненнные значение продетектированного сигнала, а нижняя его пиковые значения. Соответственно, в верхней строке будут преобладать сигналы с постоянной несущей частотой (без модуляции, частотномодулированные), а в нижней близкие к импульсным видам сигналов (например сигналы с амплитудной и импульсной модуляцией). Наличие индикации на двух шкалах говорит о смешанном виде сигнала на входе детектора (например, телевизионный сигнал).

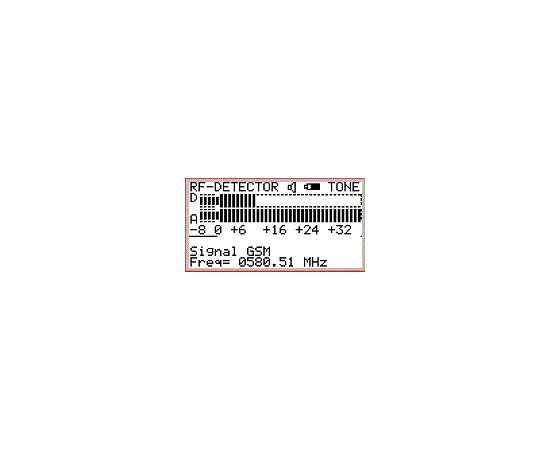

В случае уверенного приема сигнала с заведомо известными параметрами индицируется надпись идентификации сигнала под цифровой шкалой уровня сигнала.

Возможна индикация обнаружения сигналов следующих стандартов: GSM, DECT, Bluetooth и WLAN.

В зависимости от условий и целей проведения контрольно-поисковых работ имеется возможность выбора и установки необходимого (наиболее рационального) порога детектора.

Одновременно осуществляется измерение текущих значений частоты принятого радиосигнала и определение наиболее устойчивого её значения (для сигналов с постоянной несущей частотой). И те, и другие значения в явном виде отображаются на экране дисплея.

Для качественной оценки степени изменчивости частоты принимаемого радиосигнала используется специальная вычислительная процедура, результаты которой отображаются на экране дисплея в виде тонкой горизонтальной линии динамически изменяющейся длины непосредственно над цифровыми символами текущих значений частоты принимаемого сигнала (зависимость длины линии и стабильности частоты — обратно пропорциональная, т. е. чем выше изменчивость частоты радиосигнала, тем короче длина индицирующей линии).

Технические характеристики

Режим сканирующего анализатора проводных линий

В этом режиме изделие обеспечивает приём и отображение параметров сигналов в проводных линиях различного предназначения (электрической сети, телефонной сети, вычислительных сетей, пожарной и охранной сигнализации и т. п.) как обесточенных, так и находящихся под напряжением (постоянным или переменным) до 600 В.

Подключение ST 033 «Пиранья» к анализируемой линии производится через универсальный адаптер с комплектом насадок типа «220», «Крокодил» и «Игла». Кроме того, адаптер оснащён устройством ослабления сигналов по входу, которое включается при необходимости специальным переключателем на корпусе адаптера, а также двумя светодиодами для индикации наличия в проводной линии переменного или постоянного напряжения.

Приём сигналов осуществляется путём автоматического или ручного сканирования в частотном диапазоне до 15 МГц. Шаг перестройки фиксированный и составляет 5 кГц и 1 кГц при автоматическом и ручном сканировании, соответственно.

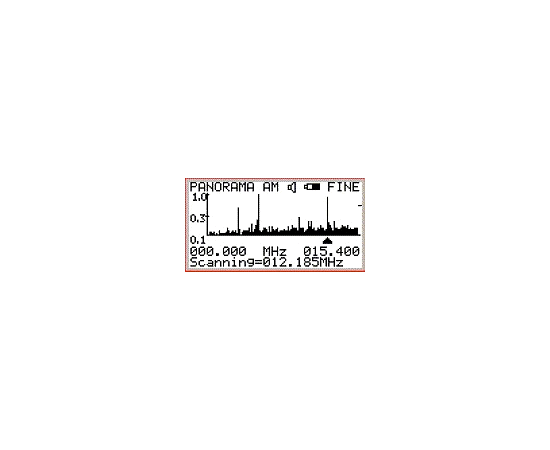

Для адаптации настройки изделия к условиям и задачам контрольно-поисковых работ предусмотрена возможность выбора направления и скорости автосканирования, а так же два варианта установки необходимых границ диапазона перестройки (задание начальной и конечной частоты или задание центральной частоты перестройки и ширины диапазона). Классификация сигналов в контролируемых проводных линиях осуществляется на основе анализа автоматически выводимой на экран дисплея панорамы (диаграммы), отображающей частотные составляющие спектра принятого сигнала и его уровень на каждой из них. При осуществлении ручного сканирования (точной настройки) дополнительно обеспечивается возможность непосредственного слухового контроля принятого сигнала путём вывода его на встроенный громкоговоритель или головные телефоны.

Технические характеристики

Режим детектора инфракрасных излучений

В этом режиме изделие обеспечивает, с использованием выносного датчика, приём излучений источников инфракрасного диапазона в ближней зоне (в пределах конкретного помещения на объекте спецработ), их детектирование и вывод для слухового контроля и анализа в виде либо чередующихся тональных посылок (щелчков), либо в виде явных фонограмм при их прослушивании как на встроенный громкоговоритель, так и на головные телефоны.

В каждый конкретный момент времени на фоне реальной помеховой обстановки принимается и детектируется наиболее мощный из всех сигналов в рабочем диапазоне.

Его уровень, относительно установленного порога детектора изделия, отображается на индикаторе жидкокристаллического дисплея с 21-сегментной шкалой. При этом, в зависимости от условий и целей проведения контрольно-поисковых работ, предусмотрена возможность выбора и установки необходимого (наиболее рационального) порога детектора изделия.

В совокупности этим обеспечивается возможность оперативной предварительной классификации сигналов и их источников.

Технические характеристики

Режим детектора низкочастотных магнитных полей

В этом режиме обеспечивается приём на магнитную антенну и отображение параметров сигналов от источников низкочастотных электромагнитных полей с преобладающей, (имеющейся) магнитной составляющей поля в диапазоне от 300 до 5000 Гц.

Классификация сигналов и их источников осуществляется на основе анализа автоматически выводимой не экран дисплея осциллограммы, отображающей форму принятого сигнала и текущее значение его амплитуды. Повышение достоверности классификации сигналов и их источников обеспечивается возможностью одновременного с анализом изображения на экране дисплея, прослушивания «фоновой» обстановки с использованием встроенного громкоговорителя или головных телефонов.

Для работы в условиях сложной помеховой обстановки предусмотрен так называемый дифференциальный режим антенны, вводимый в действие переключателем на её корпусе.

Технические характеристики

Режим виброакустического приемника

В этом режиме изделие обеспечивает приём от внешнего виброакустического датчика и отображение параметров низкочастотных сигналов в диапазоне от 300 до 6000 Гц.

Состояние виброакустической защиты помещений оценивается как количественно, так и качественно.

Количественная оценка состояния защиты осуществляется на основе анализа автоматически выводимой на экран дисплея осциллограммы, отображающей форму принятого сигнала и текущее значение его амплитуды.

Качественная оценка состояния защиты основана на непосредственном прослушивании принятого низкочастотного сигнала и анализе его громкости и тембровых характеристик. Для этого используется либо встроенный громкоговоритель, либо головные телефоны.

Технические характеристики

Режим акустического приемника

В этом режиме изделие обеспечивает приём на внешний выносной микрофон и отображение параметров акустических сигналов в диапазоне от 300 до 6000 Гц.

Состояние звукоизоляции помещений и наличие в них уязвимых, с точки зрения утечки информации, мест определяется как количественно, так и на качественно.
