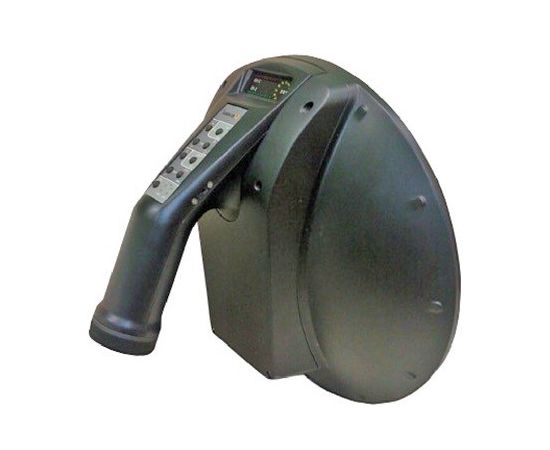

Локатор нелинейностей Лорнет-0836

Локатор нелинейностей Лорнет-0836
548 750 грн.
DS-100101
В наличии
+

Описание



Двухдиапазонный обнаружитель полупроводниковых элементов «ЛОРНЕТ-0836» предназначен для поиска и обнаружения электронных устройств, находящихся как в активном, так и в выключенном состоянии.

Отличается возможностью работы на двух частотых диапазонах (790 МГц и 3600 МГц), что позволяет объединить их преимущества: большую проникающую способность и высокую чувствительность к небольшим объектам.

Анализ откликов облучаемых объектов по второй и по третьей гармоникам зондирующего сигнала обеспечивает идентифицикацию электронного устройства.

Основные свойства прибора

  • поиск мелких и высокочастотных полупроводниковых устройств осуществляется на высокой частоте;
  • поиск во влажном грунте, в бетонных стенах осуществляется на низкой частоте;
  • оперативная оценка обстановки(на низкой частоте) и точная локализация объекта(на высокой частоте) выполняется двумя антеннами с широкой и узкой диаграммами направленности соответственно;
  • автоматический поиск частотного, свободного от помех, канала приема обеспечивает работоспособность прибора в сложной электромагнитной обстановке;
  • обнаружение нелинейных элементов и их точную локализацию в пространстве выполняет параболическая антенна, с коэффициентом усиления 20 дБ на частоте 3600МГц.
  • режимы работы локатора устанавливаются двумя видам излучаемых сигналов:
    • импульсная модуляция несущей частоты со скважностью 280 (Pulse);
    • импульсная модуляция несущей частоты со скважностью 16 (CW) с возможностью прослушивания огибающей принятого сигнала на встроенный динамик(наушники) для выявления работающих аналоговых радиомикрофонов;
  • регулирование выходной мощности возможно выполнять в автоматическом режиме;
  • светодиодная индикация отображает уровни сигналов второй и третьей гармоник передатчиков совместно или очередно. В случае выбора двухчастотного режима работы, на индикаторах отображается уровень сигнала того приемника, который в данный момент больше. Уровень второй гармоники можно оценивать на слух по частоте следования щелчков через динамик(наушники);
  • локатор снабжен лазером, подсвечивающим место, на которое направлена антенна.

Технические характеристики

  • Частотные режимы зондирующего сигнала3600 МГц, 790 МГц, 3600 МГц и 790 МГц.

  • Параметры (пиковая мощность/скважность/средняя мощность) зондирующего импульсного сигнала на частотах:
    • 3600 МГц:
      • Режим Pulse (18 Вт, 280, 64 мВт);
      • Режим CW (6 Вт, 16, 375 мВт);
    • 790 МГц:
      • Режим Pulse (25 Вт, 280, 90 мВт);
      • Режим CW (6 Вт, 16, 375 мВт).
  • Частоты зондирования:
    • 3,6 ГГц: 3581.5 МГц, 3594.5 МГц, 3607.5 МГц;
    • 0,79 ГГц: 789.5 МГц, 790.5 МГц, 791.5 МГц.
  • Частоты приёма на 2 / 3 гармонике для диапазонов зондирования:
    • 3,6 ГГц: 7163 МГц / 10744.5 МГц; 7189 МГц / 10783.5 МГц; 7215 МГц / 10822.5 МГц;
    • 790 МГц: 1579 МГц / 2368.5 МГц; 1581 МГц / 2371.5 МГц; 1583 МГц / 2374.5 МГц.
  • Коэффициент усиления передающей антенны в диапазонах зондирования:
    • 3,6 ГГц: 20 дБ;
    • 0,79 ГГц: 6 дБ.
  • Излучаемая мощность регулируется автоматически и вручную в диапазоне 20 дБ (11 градаций уровня).
  • Регулировка аттенюатора приёмных устройств:  10 дБ с шагом 3дБ.
  • Возможность аудиального контроля  2-ой гармоники на встроенный динамик или беспроводные головные телефоны.
  • Чувствительность всех 4-х приёмников (без учёта усиления антенны): -110 дБм (-140 дБВт).
  • Динамический диапазон более 30 дБ.
  • Угол диаграммы направленности антенны в диапазоне зондирования 3,6 ГГц (по 1 / 2 / 3 гармоникам) 16 / 8 / 4 градуса.
  • Наличие лазерной подсветки центра диаграммы направленности.
  • Время работы от съёмной аккумуляторной батареи при максимальной мощности зондирующего сигнала не менее: 3,0 часа / 1,5 часа (режим Pulse / режим CW).
  • Размеры: 30,5 см х 30,5 см х 28 см.
  • Полный вес изделия в рабочем состоянии: менее 1400 грамм.
  • Диапазон рабочих температур: +5°С…+40°С.

Состав изделия и принадлежности

  • Приемо-передающий блок с и встроенным контейнером для аккумуляторной батареи - 1 шт.
  • Сменные литий-ионные аккумуляторные батареи - 2 шт.
  • Контейнер для зарядки аккумуляторной батареи - 1 шт.
  • Зарядное устройство для приемо-передающего блока (ЗУ1) - 1 шт.
  • Беспроводные телефоны в составе: головные телефоны, радиоприемное устройство и зарядное устройство (ЗУ2) - 1 шт.
  • Техническое описание и инструкция по эксплуатации, паспорт - 1 шт.
  • Сумка-упаковка для хранения и транспортировки для прибора - 1 шт.

Назначение

  • Поиск «подслушивающих и подглядывающих» устройств в офисах, квартирах и автомобилях
