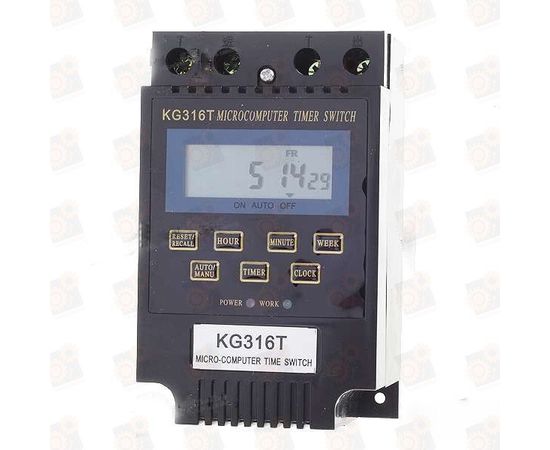

Недельный программатор (электронный программируемый таймер)

959 грн.
SW203
В наличии
+

Описание

 Микропроцессорный программируемый недельный таймер KG316T с  жидкокристаллическим  дисплеем  предназначен  для  отсчета  интервалов  времени,  автоматического включения/отключения  электротехнического  оборудования  через  заданный  промежуток  времени  в  течение недели и управления различными технологическими процессами. Недельный    электронный    таймер    KG316T     применяется    в   бытовых    и   промышленных электроустановках  для  автоматического  включения  и  отключения  электропитания  оборудования  в установленное  пользователем время и  для отсчета интервалов времени.



Технические параметры:

- Номинальное рабочее напряжение:  220В

- Номинальная частота тока сети: 50/60Гц

- Предельно допустимая нагрузка (подключенная напрямую): 25A

- Максимальное число программ управления (включения/отключения): 8

- Интервал установки времени работы программы: 1мин-168час

- Погрешность отсчета временных интервалов: не более ±2сек/день

- Потребляемая мощность: не более6Вт

- Время сохранения установленной программы при отключении напряжения питания: не менее 150 часов

- Используемый тип элемента питания для сохранения установленной программы при

отключении напряжения питания :  R6, LR6, AA

- Диапазон рабочих температур:  - 25 - +60°С

- Масса:  430г

- Габаритные размеры :  120х74х58мм

Устройство и работа таймера:

Таймер  KG316T    состоит  из  нескольких  узлов:  блока  питания,  микропроцессора, ЖК-дисплея, кнопок программирования, реле с контакторами, блока зажимов, резервного аккумулятора для  работы  при  сбоях  в  электроснабжении,  светодиодного  индикатора  состояния  работы  таймера.

Микропроцессор  таймера  KG316T  обеспечивает  одновременное  выполнение  610  циклов  программ управления  временем  включения  и  отключения  нагрузки.  Программирование  таймера  происходит при помощи кнопок, находящихся на лицевой панели таймера.

Установка реального времени дня недел:

Перед началом работы снимите блокировку клавиатуры, нажав 4 раза кнопку RESET/RECALL (в нижнем левом углу ЖК-дисплея пропадет значок замка). Нажимая кнопку WEEK установите текущий день недели (Mo – Понедельник, Tu – Вторник, We – Среда,   Th   – Четверг,   Fr     Пятница,   Sa     Суббота,   Su     Воскресение).  Нажимая  кнопки  HOUR и MINUTE установить (часы и минуты соответственно) реальное время.

Установка времени включения и отключения:

Нажмите 4 раза кнопку RESET/RECALL, чтобы разблокировать клавиатуру (в нижнем левом углу ЖК-дисплея пропадет значок замка).  Далее нажмите кнопку TIMER, на дисплее появится «1 ON» и время начала первой программы или прочерки (если таймер до этого не программировался или была нажата кнопка RESET/RECALL). Нажимая  клавиши WEEK, установите  день  или  дни  недели,      когда  будет  выполняться  первая программа, HOUR, MINUTE - часы и минуты начала действия программы. Нажмите еще раз кнопку TIMER    левом  нижнем  углу  появится  надпись   «1   OFF»),  нажимая  WEEK, HOUR, MINUTE установите время окончания выполнения программы. Нажав, еще  раз  TIMER, в  левом  нижнем  углу  ЖК-дисплея  появится  «2  ON»,  установите  время  и день недели начала второй программы. Нажмите TIMER (в левом нижнем углу появится надпись «2 OFF») и установите время окончания второй программы. Аналогично устанавливаются программы 3-8. После окончания программирования, нажмите CLOCK.

Выбор режима работы таймера:

Кнопкой   AUTO/MANU   можно   выбрать   режим   работы   таймера.На   текущий   режим   работы указывает  черный  треугольник  в нижней  части  экрана  (ON,  AUTO,  OFF).  В  режиме  ON  контакты таймера  постоянно  замкнуты   (таймер  включен, горит  светодиод  WORK)  независимо от времени и выполняемой  программы. В  режиме   AUTO  выполняются  текущие  установленные  программы. В режиме OFF контакты таймера постоянно разомкнуты (таймер выключен) независимо от времени и выполняемой программы.
